SUMMARY TABLE




1.Tujuan (BACK)

Untuk mengetahui  apa itu summary table

Untuk mengetahui cara kerja summary table


2.Alat dan Bahan (BACK)

- Battery



Spesifikasi

Input voltage: AC 100~240V / DC 10~30V

Output voltage: DC 1~35V

Max. input current: DC 14A

Charging current: 0.1~10A

Discharging current: 0.1~1.0A

Balance current: 1.5A/Cell Max

Max. discharging power: 15W

Max. charging power: AC 100W / DC 250W

Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S

Ukuran:126x115x49mm

Berat:460gr

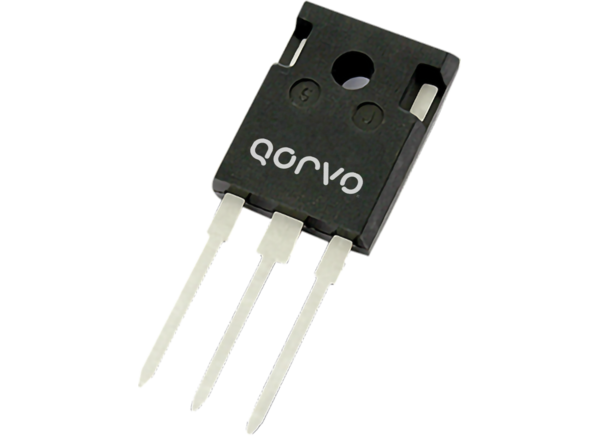

- Transistor JFET dan Transistor MOSFET




Field Effect Transistor), dalam hal ini JFET(Junction Field Effect Transistor) adalah transistor yang bekerja dengan memanfaatkan efek kejadian dalam medan listrik.

Transistor FET mempunyai tiga elektroda, yaitu : Gate(G) atau pintu, Drain (D) atau cerat, dan Source (S) atau sumber. Ada dua jenis FET, yaiutu type-N (kanal N) dan type-P (kanal P).

Jika pada transistor bi-polar (Junction Transistor ) jalan masuknya yaitu basis diberi tegangan muka maju terhadap emitor, maka pada JFET jalanmasuknya (gate) diberi tegangan muka terbalik terhadap source


- Resistor 100 Meagaohm


Spesifikasi :

Resistance (Ohms)          : 100 MV

Power (Watts)                     : 0,25 W, ¼ W

Tolerance                             : ± 5%

Packaging                           : Bulk

Composition                       : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status               : Lead Free

RoHS Status                        : RoHs Complient


-Ground

Ground atau pertanahan adalah bagian dari Peralatan Listrik rumah. Namun kebanyakan dari masyatrakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde.
Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.Grounding Memiliki simbol seperti gambar di bawah ini :




3.Dasar Teori (BACK)

Karena kurva transfer dan beberapa karakteristik penting berbeda dari satu jenis
FET yang lain, Tabel 5.2 dikembangkan untuk menampilkan dengan jelas perbedaan satu sama lain
perangkat ke depan.

Tabel 5.2


4.Percobaan (BACK)


A. Prosedur percobaan
  • Siapkan alat dan bahan pada proteus
  • Susun rangkaian pada papan rangkaian
  • Sambung setiap alat dan bahan sesuai dengan materi
  • Jalankan Rangkaian
B. Rangkaian Simulasi


Rangkaian tabel 5.2


5.Video (BACK)




Example (BACK)

1.

2.

Problem (BACK)

1.

2.



Contoh SOAL (BACK)

1.IC-MOS mempunyai rentang tegangan (volt) yang lebih besar hingga ?

a. 5 Volt
b. 1 Volt
c. 3.5 Volt
d. 15 Volt
e. 9 Volt

Jawab:d. 15 Volt

2.Untuk membuat gerbang AND dari jenis CMOS dapat digunakan IC 4081. IC ini
terdiri dari ?

a. 4 buah gerbang AND yang mempunyai 2 input
b. 4 buah gerbang AND yang mempunyai 4 input
c. 4 buah gerbang NAND yang mempunyai 2 input
d. 2 buah gerbang AND yang mempunyai 2 input
e. 2 buah gerbang AND yang mempunyai 4 input

Jawab:a. 4 buah gerbang AND yang mempunyai 2 input


Link Download (BACK)
