1. Kondisi (BACK)
Percobaan 2 kondisi 5
Bila suhu yang terbaca pada LCD menunjukkan suhu>30 derajat celcius maka buzzer akan berbunyi

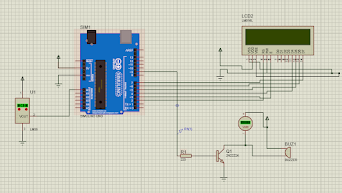

2. Gambar Rangkaian Simulasi (BACK)
3. Video Simulasi (BACK)
4. Prinsip Kerja Rangkaian (BACK)
Rangkaian pada percoobaan ini menggunakan beberapa komponen seperti Simulino Uno,LM 35 Lcd,Buzzer Resistor,transistor ground, dan Power/Vcc. Pada bagian Simulino Uno bagian Power dihubungkan 5V ke Vcc dan GND ke ground.A0 masukan simulino uno dan keluaran oleh LM35 pengatur suhu atau sensor suhu. Pin yang digunakan pada Simulino Uno ini adalah pin 2-9( kecuali pin 8 ,pada Pin Digital D2-D9). Masing-masing Pin dihubungkan ke masing-masing pin inputan pada Lcd, untuk pin 9 dihubungkan untuk menghidupkan buzzer. Pertama kita buat untuk programnya terlebih dahulu, dimana kita buat untuk LM35 dan buzzer dalam satu program. deklarasikan untuk LM35 dan buzzer untuk pin yang digunakan. Lcd menggunakan pin digital 2-kemudian disetup untuk keluaran atau outputnya pada pin 9 dan inputan pin A0 dan untuk Lcdnya. karena kita menginginkan untuk suhu diatas 30 buzzer berbunyi dan Lcd menampilkan apa yang terjadi pada perubahan suhu atau menampilkan suhu yang sedang terjadi. untuk Lcd dibuat serial print untuk tampilan Lcd dan pada LM35 menggunakan if karena ada perintah lebih dari 30 derajat celcius. dimana jika suhu diatas 30 derajat celcius maka buzzer akan berlogika HIGH dan saat kondisi selain itu berlogika LOW, jadi untuk suhu dibawah 30 akan berlogika LOW sedangkan lebih dari 30 berlogika HIGH. DigitalWrite digunakan untuk menampilkan keluarannya. lalu program dicompile dan dimasukkan ke simulino uno dan rangkaian dijalankan, aa akan terlihat dan terdengar saat suhu pada LM35 dinaikkan melebihi 30 derajat celcius maka buzzer akan berbunyi dan pada Lcd akan menampilkan keterangan suhu yang sama pada LM35. begitu sebaliknya saat suhu dibawah 30 derajat celcius maka buzzer akan diam dan Lcd tetap menampilkan suhunya
5. Link Download (BACK)
